QUADVIEW DUO
QUADVIEW DUO
Ref: M43-H04H02

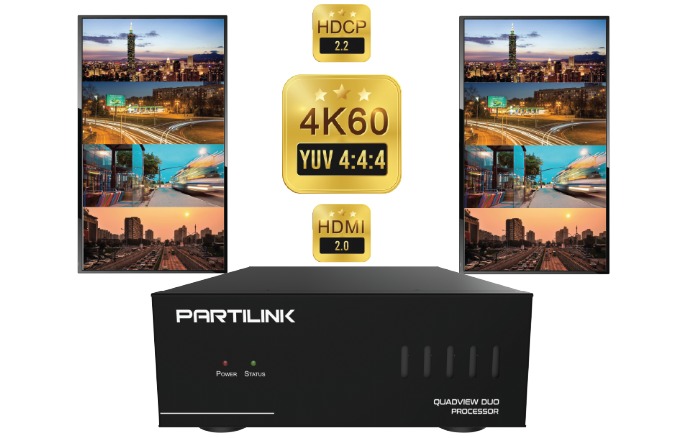

Pour l'affichage simultané de quatre sources HDMI 2.0 / 1.4 sur deux écrans verticaux (Portrait) ou deux écrans horizontaux (Paysage) avec des résolutions de sortie allant jusqu'à 4K60 UHD - 4K @60Hz 3840 × 2160 YUV4:4:4
Technologies
OVERVIEW

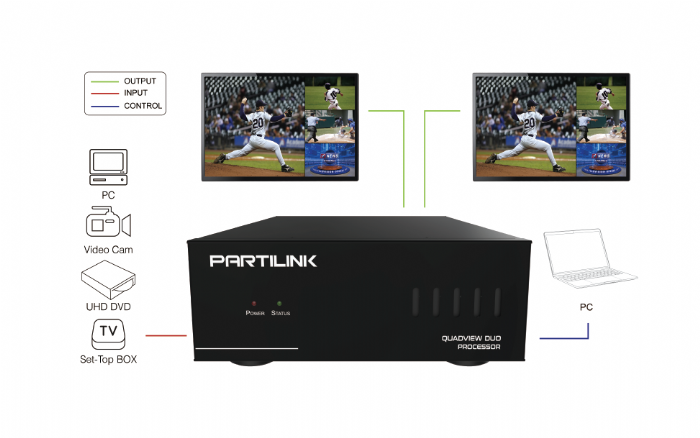

Partilink QuadView Duo est un processeur multi-fenetrage HDMI 2.0 avec 4 entrées HDMI et 2 sorties HDMI. Il permet à l'utilisateur d'afficher simultanément quatre sources HDMI sur deux écrans verticaux ou 2 écrans horizontaux (4K @ 60Hz 4: 4: 4). Il est très facile à utiliser et à contrôler via son interface utilisateur Web, Telnet et ses ports série pour personnaliser votre contenu HDMI sur les téléviseurs.
Cette conception de première classe est une solution idéale pour un affichage 24/7 dans des applications critiques.
La possibilité d'affichage sur ecrans verticaux et horizontaux en mode Multi-vues 4k60hz satisfera les besoins des utilisateurs recherchant une experience visuelle impressionnante et singuliere autant pour un simple affichage de videos home streaming que dans une chaîne de magasins (salle d'exposition, pub, bar, casino et hall d'entreprise).
À un prix raisonnable avec du vrai 4K60hz sur chaque entrée et sortie, le QuadView Duo est un partenaire idéal pour que l'intégrateur système puisse facilement mettre en oeuvre la solution repondant aux attentes de ses clients.
FEATURES
• Commutation rapide entre les canaux dentrée et combinaison d'images sources multiples
• Modes d'affichage predefinis, y compris l'affichage multi fenetrage sur ecran portrait ou paysage
• Prend en charge la résolution d'entrée et la résolution de sortie jusqu'à 4K60Hz échantillonnage de couleurs 4:4:4 pour chaque port
• Conversion ascendante jusqu'à 4K60Hz, échantillonnage des couleurs 4:4:4
• Prend en charge image sur image, image dans image PiP, PoP et la configuration de disposition de fenêtre personnalisée a l'ecran
• Contrôle par interface utilisateur Web, Telnet, RS-232, RS-485 et RS-422
• Prise en charge Full HDCP1.4 / 2.2 pour les signaux d'entrée et les connexions de sortie
• Désembeddage audio numérique HDMI et audio HDMI en audio stéréo analogique pour la sortie
• Micrologiciel évolutif via le port USB
• Bloc d'alimentation intégré
|
MODEL NO. |
M43-H04H02 |
|
|

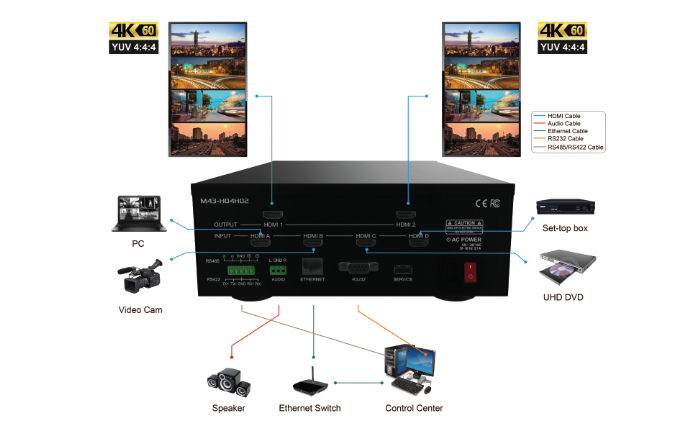

INPUT INTERFACE |
4 x HDMI 2.0 type A |
|
|
INPUT RESOLUTION |
640 x 480p@60, 1280 x 720p@60, 1920 x 1080p@60 3840 x 2160p@30, 3840 x 2160p@60 |
|
|
OUTPUT INTERFACE |
2 x HDMI 2.0 type A |
|
|
terminal block 3 pole, stereo |
||
|
OUTPUT RESOLUTION |
Portrait mode: 720 x 1280p@30, 720 x 1280p@60, 1200 x 1600p@60, 1080 x 1920p@30, 1080 x 1920p@50, 1080 x 1920p@60, 1200 x 1920p@60, 2048 x 2048p@57, 2160 x 3840p@30, 2160 x 3840p@50, 2160 x 3840p@60, 2160 x 4096p@50, 2160 x 4096p@60 Landscape mode: 1280 x 720p@30, 1280 x 720p@60, 1600 x 1200p@60, 1920 x 1080p@30, 1920 x 1080p@50, 1920 x 1080p@60, 1920 x 1200p@60, 2048 x 2048p@57, 3840 x 2160p@30, 3840 x 2160p@50, 3840 x 2160p@60, 4096 x 2160p@50, 4096 x 2160p@60 |
|
|
OUTPUT COLOR FORMAT |
4:4:4, 24 bpp |
|
|
HDMI COMPLIANCE |
HDMI 1.4 and HDMI 2.0 |
|
|
BANDWIDTH |
18 Gbps |
|
|
HDCP COMPLIANCE |
HDCP 1.4 and HDCP 2.2 |
|
|
CONTROL METHODS |
RS232 |
1 x D9 female connector |
|
RS485 / RS422 |
5-pole terminal block |
|
|
Ethernet |
1 x RJ45 |
|
|
FIRMWARE UPGRADE |
USB 2.0 |
|
|
POWER |
Power Supply |
Built-in power module 100-240ACV (50/60 HZ) |
|
Power Consumption |
32 W |
|
|
Redundant Power Supply |
no |
|
|
ENVIRONMENT |
Operating Temperature |
0℃ ~ 40℃ |
|
Operating Humidity |
0% ~ 80% RH |
|
|
Storage Temperature |
-20℃ ~ 60℃ |
|
|
DIMENSION |
240 x 371 x 88 mm (L x W x H) |
|
|
WEIGHT |
3.8 KG |
|
|
AVAILABLE IN |
black |
|
