QUADVIEW DUO
QUADVIEW DUO
Ref: M43-H04H02

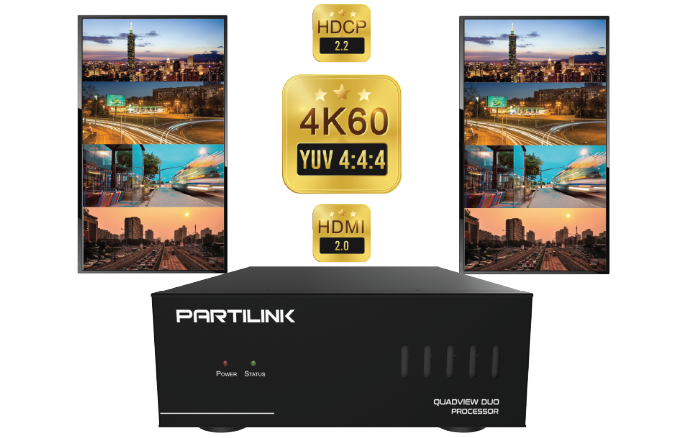

Zur gleichzeitigen Anzeige von vier HDMI 2.0 / 1.4-Quellen auf zwei vertikalen Bildschirmen (Hochformat) oder zwei horizontalen Bildschirmen (Querformat) mit Ausgangsauflösungen von bis zu 4K60 UHD - 4K@60Hz 3840 × 2160 YUV4:4:4
Technologies
OVERVIEW

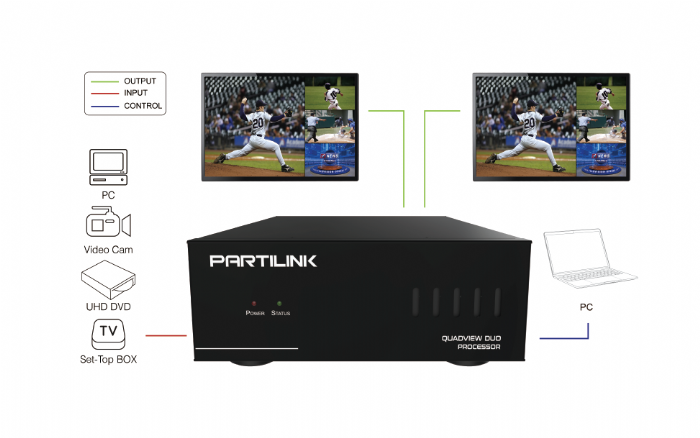

Partilink QuadView Duo ist ein HDMI 2.0 Multiview-Prozessor mit 4 HDMI-Eingängen und 2 HDMI-Ausgängen. Der Benutzer kann gleichzeitig vier HDMI-Quellen auf zwei vertikalen oder zwei horizontalen Bildschirmen anzeigen (4K @ 60Hz 4: 4: 4). Es ist super einfach zu bedienen und über die Webbenutzeroberfläche, Telnet und serielle Schnittstellen zu steuern, um Ihre HDMI-Inhalte auf Fernsehgeräten anzupassen.
Dieses erstklassige Qualitätsdesign ist eine ideale Lösung für die Anzeige rund um die Uhr in geschäftskritischen Anwendungen.
Die Möglichkeit der Landschafts- und Porträtanzeige im Multiview 4k60hz-Modus erfüllt die Benutzeranforderungen an beeindruckende und einzigartige AV-Anzeigen in einfachen Digital Signage-Displays oder Filialisten (Ausstellungsraum, Filialist, Glücksspielladen, Bar, Casino und Unternehmenslobby).
Zu einem vernünftigen Preis mit echten 4K60Hz für jeden Ein- und Ausgang ist dies ein perfekter Partner für den Systemintegrator, um die Projektlösung einfach zu planen.
FEATURES
• Schnelles Umschalten zwischen Eingangskanälen und kombinierten Bildern mit mehreren Quellen
• Anzeigemodi, einschließlich Hochformat-Multiview und Querformat-Multiview
• Unterstützt Eingangsauflösung und Ausgangsauflösung bis zu 4K bei 60 Hz 4:4:4-Farbabtastung für jeden Port
• Upscaling auf 4K bei 60 Hz 4:4:4-Farbabtastung und Verkleinerung
• Unterstützt die Konfiguration von PiP, PoP und benutzerdefinierten Fensterlayouts
• Steuerung über Web-Benutzeroberfläche, Telnet, RS-232, RS-485 und RS-422
• Volle HDCP1.4 / 2.2-Unterstützung für Eingangssignale und Ausgangsverbindungen
• HDMI Digital Audio und HDMI Audio De-Embedding in analoges Stereo Audio für die Ausgabe
• Firmware über USB-Anschluss aktualisierbar
• Eingebautes Netzteil
|
MODEL NO. |
M43-H04H02 |
|
|
INPUT INTERFACE |
4 x HDMI 2.0 type A |
|
|
INPUT RESOLUTION |
640 x 480p@60, 1280 x 720p@60, 1920 x 1080p@60 3840 x 2160p@30, 3840 x 2160p@60 |
|
|
OUTPUT INTERFACE |
2 x HDMI 2.0 type A |
|
|
terminal block 3 pole, stereo |
||
|
OUTPUT RESOLUTION |
Portrait mode: 720 x 1280p@30, 720 x 1280p@60, 1200 x 1600p@60, 1080 x 1920p@30, 1080 x 1920p@50, 1080 x 1920p@60, 1200 x 1920p@60, 2048 x 2048p@57, 2160 x 3840p@30, 2160 x 3840p@50, 2160 x 3840p@60, 2160 x 4096p@50, 2160 x 4096p@60 Landscape mode: 1280 x 720p@30, 1280 x 720p@60, 1600 x 1200p@60, 1920 x 1080p@30, 1920 x 1080p@50, 1920 x 1080p@60, 1920 x 1200p@60, 2048 x 2048p@57, 3840 x 2160p@30, 3840 x 2160p@50, 3840 x 2160p@60, 4096 x 2160p@50, 4096 x 2160p@60 |
|
|
OUTPUT COLOR FORMAT |
4:4:4, 24 bpp |
|
|
HDMI COMPLIANCE |
HDMI 1.4 and HDMI 2.0 |
|
|
BANDWIDTH |
18 Gbps |
|
|
HDCP COMPLIANCE |
HDCP 1.4 and HDCP 2.2 |
|
|
CONTROL METHODS |
RS232 |
1 x D9 female connector |
|
RS485 / RS422 |
5-pole terminal block |
|
|
Ethernet |
1 x RJ45 |
|
|
FIRMWARE UPGRADE |
USB 2.0 |
|
|
POWER |
Power Supply |
Built-in power module 100-240ACV (50/60 HZ) |
|
Power Consumption |
32 W |
|
|
Redundant Power Supply |
no |
|
|
ENVIRONMENT |
Operating Temperature |
0℃ ~ 40℃ |
|
Operating Humidity |
0% ~ 80% RH |
|
|
Storage Temperature |
-20℃ ~ 60℃ |
|
|
DIMENSION |
240 x 371 x 88 mm (L x W x H) |
|
|
WEIGHT |
3.8 KG |
|
|
AVAILABLE IN |
black |
|
